适用范围
SVR高压线路自动调压装置是一种通过跟踪线路电压变化，自动调节装置本体变比来保证输出电压稳定的装置。它可以在30%的范围内对输入电压进行自动调节，特别适用于电压波动大或压降大的线路，将这种调压器串联在6kV、10kV、35kV线路的中后端，在一定范围内对线路电压进行调整，保证用户的供电电压合格，减少线路的线损；此外，SVR馈线自动调压器也适用于主变不具备调压能力的变电站，将这种调压器串联在变电站变压器出线侧，保证出线侧母线电压合格。

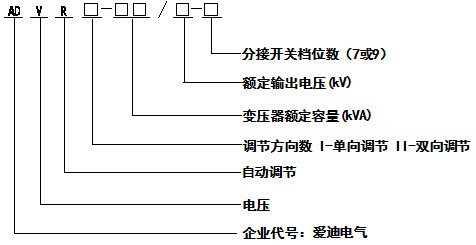

型号说明
技术特点
1、成套装置容量大、损耗低、体积小、便于安装维护；
2、可以自动跟踪电压变化调整三相有载分接开关档位，动作可靠，电压调整精度高；
3、可以根据需要调整电压基准、动作延时、允许范围、次数限定，参数设置灵活、方便；
4、能够显示SVR输出端电压、电流、动作次数、当前档位，具有最高档和最低档指示；
5、具有档位上限、下限保护和动作限时功能，有效提高了产品的可靠性；
6、控制器具有过流、欠压保护，当线路处于过流、欠压状态时，控制器自动闭锁；
7、控制器采用DSP高速数字处理芯片，信号检测精度高，处理速度快，抗干扰能力强，具有特殊防雷措施，可适应户外恶劣环境；
8、调压器具有有线或无线通讯功能，能通过监控机实时观察调压器的运行情况或整定参数；可使用户足不出户就能实时掌握调压器的运行情况；
9、该产品具有双向潮流识别功能，可适用于带有小水电发电的馈电线路，在丰水期和枯水期时稳定线路电压。
技术参数
1、额定电压： 6kV、10kV、35kV；
2、额定容量： ≤4000kVA（6kV）、 ≤12500kVA（10kV）、≤24000kVA（35kV）；
3、相 数： 3 相；
4、额定频率： 50 Hz；
5、冷却方式： ONAN；
6、连接组标号：Ya0；
7、调压范围：-10%～+10%，-5%～+15%，0～20%（下面以10kV为例予以说明）：
-10%～+10%：适用于输入电压为9kV～11kV，输出电压为10kV；
-5%～+15% ：适用于输入电压为8.66kV～10.32kV，输出电压为10kV；
0～20% ：适用于输入电压为8kV～10kV，输出电压为10kV；
工程案例
典型应用：山东某地山区农村供电
问题描述：线路较长、负荷较重，近十个村庄在供电末端，电压较低，电压平均仅为8.6kV左右，无法满足正常的生产。
方案比较：
|
电压调节方式 |
作用及特点 |
缺 点 |
|
新建变电站 |
缩短供电半径 |
投资大、周期长，维护费高 |
|
更换线路导线 |
降低线路阻抗 |
投资大，周期长 |
|
主变有载调压 |
调整母线电压 |
不能对每条线路的电压调整 |
|
电容补偿无功 |
补偿线路无功 |
对长线路，重负荷调节效果差 |
|
馈线自动调压器 |
自动化程度高，电压调节效果好，使用灵活，安装方便 |
串联于线路中，不能过载运行 |
