ADT系列电压调节型无功自动补偿装置
适用范围
ADT系列调压式无功自动补偿装置突破了用断路器、真空接触器等开关分组投切电容器的传统无功补偿方式。采用全新的技术思路，利用电容器在无功补偿中输出的容性无功和其端电压的平方成正比的原理，通过控制调压器的输出电压来改变固定电容器组的端电压，从而达到精细补偿无功的目的。该装置涌流小、无冲击、可靠性高，全天候接入电网，大大提高了设备利用率，可维持较高的功率因数，减少系统损耗，提高设备带载能力，稳定系统电压，满足无人值守要求。
该产品不仅可广泛应用于新建变电站，还能对现有变电站进行改造升级，将其原有补偿装置升级成具有多级补偿功能的无功自动补偿设备。该产品现已大量应用在农网、城网、油田、煤炭、冶金、化工等领域。

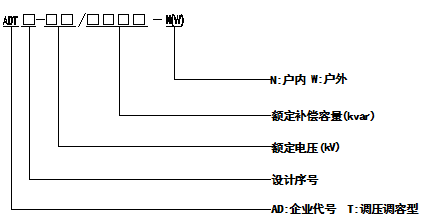

型号说明
技术特点
1、无功补偿方式新颖，技术先进。突破了用断路器、真空接触器等开关投切电容器的传统无功补偿方式，提出了一种全新的技术思路，通过调压器改变固定电容器组的端电压，实现无功精细补偿；
2、无功补偿精细，单台即可实现多级补偿，无功补偿设备利用率高，控制器负荷变化，自动控制设备输出的无功量，使功率因数保持在较高水平，且大大减少无功过补导致设备退网的可能性；
ADT系列各档位下电容器端电压和无功出力表
|
档位 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
端电压（UC） |
0.6 UCN |
0.65 UCN |
0.7 UCN |
0.75 UCN |
0.8 UCN |
0.85 UCN |
0.9 UCN |
0.95 UCN |
UCN |
|
输出容量（QC） |
0.36QCN |
0.42 QCN |
0.49 QCN |
0.56 QCN |
0.64 QCN |
0.72 QCN |
0.81 QCN |
0.90 QCN |
QCN |
3、成套装置损耗小，低于0.3%，且设备自身不产生谐波；
4、对电容器或供电系统冲击极小，调压器每档级差仅几百伏，且电容器不脱网，档位过渡平稳，提高了设备使用寿命；
5、可选配分接开关自动滤油机，大大延长分接开关换油周期；
6、特别适合老站改造，原有电容、电抗、放电线圈等设备可利用旧的，只需增加一台调压器及控制屏即可将原有固定补偿装置变为自动补偿装置；
7、控制器自主开发，采用DSP高速数字处理芯片，功能强大，抗干扰能力强；
8、具有完备的通信和数据存储功能。可采集实时数据并记录历史运行数据，通过通讯网络，可实现数据传输、就地及远程监控；
9、运行安全可靠。
技术参数
1、电压等级：6kV、10kV、35kV；
2、容量：
6kV：630kvar～6000kvar；
10kV：630kvar～12500kvar；
35kV：1000kvar～36000kvar；
3、补偿级数：9级；
4、无功调节范围：36%～100%；
5、控制系统：DSP全数字控制系统；
6、控制方式：全自动；
7、安装方式：户内、户外、箱变。
使用环境
1、环境温度：-45℃~+55℃
2、相对湿度：≤95%（25℃）
3、 海拔高度：≤1000米 （普通型）
≤4000米 （高原型）
4、大气压力：90kPa~110kPa
5、使用地点无易燃易爆、化学腐蚀及剧烈震动，无严重的霉菌存在。
