ADB2000系列电容器组保护单元
适用范围
ADB2000 系列电容器组专用微机保护单元是一种专用微处理器功能集成装置，专门用于高压（6kV 以上） 无功补偿及滤波装置中并联电容器组的故障保护和运行监控，能够实现二段过流、零序电压、零序电流等保护功能。本系列产品集成度高，保护功能齐备，抗干扰能力强，集保护、监控于一体，配置灵活，操作简便，可取代传统的熔管保护和继电器保护。

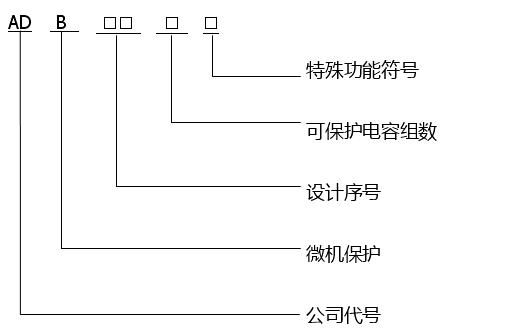

型号说明
ADB2000系列电容器组保护单元包括四种产品型号：
|
型号 |
特点 |
|
ADB2020 |
2组电容器组的两段过流、零序电流、零序电压保护，保护定值分别整定。用于2组不等容补偿装置。 |
|
ADB2030 |
3组电容器组的两段过流、零序电压保护，保护定值分别整定。用于3组不等容补偿装置。 |
|
ADB2040 |
4组电容器组的两段过流、零序电压保护，保护定值统一整定。用于4组等容补偿装置。 |
|
ADB2040A |
4组电容器组的两段过流、零序电压保护，保护定值分别整定。用于4组不等容补偿装置。 |
使用环境
工作温度：-10~+50℃，24小时内平均温度不超过+35℃。
贮存温度：-25~+70℃，在极限值下不施加激励量，装置不出现不可逆变化，温度恢复后，装置应能正常工作。
相对温度：最湿月的月平均最大相对温度为90%，同时该月的月平均最低温度为25℃，且表面无凝露，最高温度为40℃时，平均最大相对湿度不超过50%。
大气压力：大气压力80-110Kpa。
技术参数：
ADB2000产品系列技术性能参数
|
产品特性 |
ADB2020 |
ADB2030 |
ADB2040 |
ADB2040A |
|
产品外形尺寸 |
300*110*110（长*宽*高）mm |
|||
|
工作电源电压 |
AC220V，50Hz或DC220V |
|||
|
装置耗电功率 |
电压：≤1VA/相，电流≤1VA/相 |
|||
|
输出接点容量 |
10A |
|||
|
模拟量采样分辨率 |
0.01 |
|||
|
系统时钟 |
内置 |
|||
|
布尔指令执行时间 |
0.75μs/指令 |
|||
|
数字量I/0点数 |
0入2出 |
0入3出 |
0入4出 |
0入4出 |
|
模拟量输入点数 |
6入 |
6入 |
8入 |
8入 |
|
保护电容组数量 |
2组 |
3组 |
4组 |
4组 |
