ADB3000系列电容器组保护单元
适用范围
ADB3000系列电容器组保护单元采用32位浮点DSP作为主处理芯片，专门用于高压无功补偿及滤波装置中并联电容器组的故障保护和运行监控。

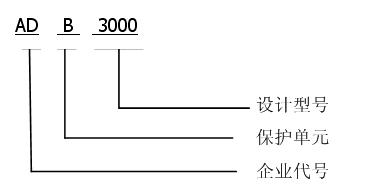

型号说明
技术特点
保护功能配置：过流Ⅰ段；过流Ⅱ段；零序电压；谐波保护
功能、性能特点：高性能、大资源的硬件系统；基波、谐波保护功能；参数设置灵活方便；自检智能化；用户界面人性化；完善的事故分析功能；抗干扰能力强，可靠性高；完善的通讯功能
技术参数
|
名 称 |
技术参数 |
|
电 源 |
AC/DC： 220V ±20% |
|
功率消耗 |
电源供应： ≤20W |
|
交流电压： ≤1.0VA/相 |
|
|
交流电流： ≤1.0VA/相（In～5A） |
|
|
测量精度 |
电 压： ≤ 0.5% |
|
电 流： ≤ 0.5% |
|
|
时 钟: ≤ 2秒/天 |
|
|
输入采样限量 |
电 压： 0 ～ 30 V (PT 电压) |
|
电 流： 0 ～ 10 A (CT 电流) |
|
|
输出继电器触点容量 |
10A 250VAC |
|
开关量输入 |
DC220V |
|
动作时间 |
定时限时，±2％或±30ms |
|
安全性能 |
绝缘电阻：符合DL/T478-2001中4.10.2和GB/T13729-2002中3.6.1的规定。 |
|
介质强度：符合DL/T478-2001中4.10.3和GB/T13729-2002中3.6.2的规定。 |
|
|
电磁兼容性能 |
脉冲群干扰：装置能承受GB/T14598.13-1998规定的严酷等级为Ⅲ 级的1MHz及100KHz试验 |
|
浪涌： 装置能承受GB/T17626.5-1999中规定的试验等级为Ⅳ级的试验 |
|
|
快速瞬变： 装置能承受GB/T14598.10-1996中规定的严酷等级为Ⅳ级的试验 |
|
|
静电放电： 装置能承受GB/T14598.14-1998中规定的严酷等级为Ⅳ级的试验 |
使用环境
|
环境温度 |
-15℃～+55℃ |
|
贮存温度 |
-25℃～+70℃ |
|
相对湿度 |
≤85% (25℃时) |
|
大气压力 |
80～110kpa |
