AD系列紧凑型（分组电容器）高压无功自动补偿成套装置
户内标准集中柜式成套装置
适用范围
适用于 220kV 及以下配网变电站的 6kV、10kV 母线的无功自动补偿和变电站的有载调压，通过对变电站有载调压分接头的自动调节和对母线上的电容器组的自动投切，来实现对变电站电压和无功的综合控制。

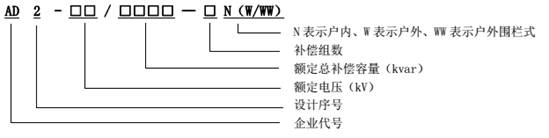

型号说明
技术特点
1、户内集中柜式由高压装置柜和电容电抗柜构成，具有体积小、组合方便、分组灵活等优点。
2、根据客户不同分组要求灵活选用ADK5000系列的控制器。把额定容量的电容器分为 6 组等容（或 6 组以下），自动循环投切（先投先切）。或把额定容量的电容器分为4 组（或 4 组以下）不等容，自动组合投切。
3、配备ADB2000电容器微机保护单元，实现对每组电容器的二段过流保护和零序电压保护。当某组出现故障时可自动切除该组电容器并闭锁，不影响整套装置的正常运行。
4、配置不同比率的电抗器，用于限制合闸涌流和抑制高次谐波。
5、自动识别适应双主变变电站的各种运行方式。
6、具有高电压、低电压、PT断线、机构故障、主变过流等报警保护功能。
7、具有“四遥”功能。
技术参数
1、控制电源：AC220V 允许偏差：-10%～+7%
DC220V 允许偏差：-5%～+5%
纹波系数：≤5%
2、系统标称电压：35kV、10kV、6kV、3kV
3、等容分组数：6组（或6组以下）×2（配置ADK5010控制器）
4、不等容分组数：4组（或2、3组）×2（配置ADK5020控制器）
5、装置各回路对地绝缘电阻：≥100MΩ
6、抗干扰性能：能够承受频率为1MHz电压幅值共模2500V,差模1000V的衰减震荡波脉冲干扰
使用环境
1、环境温度：-25℃～+45℃，24小时内平均温度不超过+35℃
2、贮存温度：-35℃～+85℃，在极限值下不施加激励量，装置不出现不可逆变化，温度恢复后，装置能正常工作
3、相对湿度：≤90%
4、大气压力：80kPa～110kPa
5、海拔高度：≤2000m
6、风 速：≤30m/s
7、使用地点：周围介质无易燃易爆危险物，不应含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有严重的霉菌存在；安装地点无剧烈运动和冲击，应具有防御雨、雪、风、沙的设施。

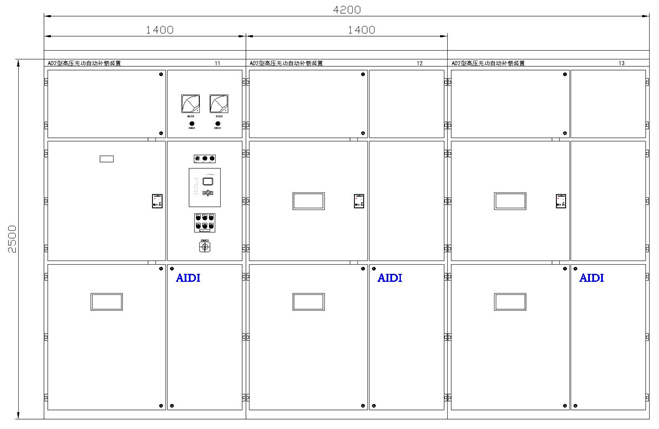

附图1：户内集中式装置外形图
（仅提供典型装置以供参考）

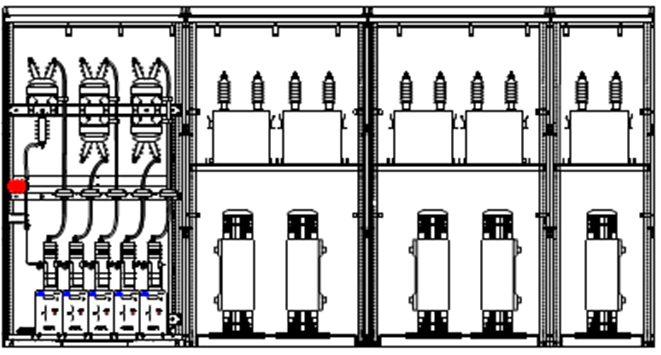

附图2：户内集中式装置内部接线示意图
（仅提供典型装置以供参考）
